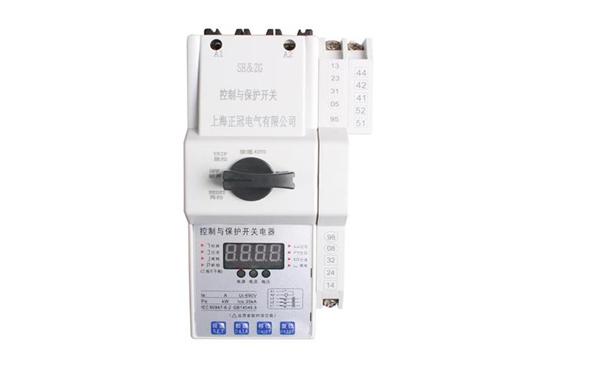

產品內容：CPS3代說明
CPS3即“控制與保護開關電器”是低壓電器甲的新型產品，作為新的大類產品，其產品類別代號為“cps”(Control and Protective Switching Devices)。CPS3符合的標準:GB14048.9《低壓開關設備和控制設備多功能電器(設備)第2部分：控制與保護開關電器段備)》、IEC60947-6-2《低壓開關設備和控制設備第6部分 多功能電器 第2節 控制與保護開關電器》。符合GB標準和IEC標準規定的電氣設計表示方法如圖1所示。 ZGCPS3填補國內空白的第三代CPS大類產品。ZGCPS3系列控制與保護開關是CPS改進型產品
1、產品型號及類別
ZGCPS 數字基本型控制與保護開關電器
ZGCPS-F 消防型控制與保護開關電器
ZGCPS-E 液晶高級型控制與保護開關電器
ZGCPS-G隔離型控制與保護開關電器
ZGCPS-L漏電型控制與保護開關電器
ZGCPS-T通訊型控制與保護開關電器
ZGCPSD雙速型控制與保護開關電器
ZGCPSD3三速型控制與保護開關電器
ZGCPSN 可逆型控制與保護開關電器
ZGCPSJ星三角減壓起動器
ZGCPSZ自藕減壓起動器
ZGCPSR電阻減壓起動器
2、功能
ZGCPS3控制保護開關采用模塊化的單一產品結構型式，集成了傳統的斷路器(熔斷器)，接觸器，過載(或過流，斷相)保護繼電器，起動器，隔離器，電機綜合保護器等低壓電器產品的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有過壓欠壓保護功能，具有斷相缺相保護功能，具有欠流欠功率功能，具有協調配合的時間一電流保護特性(具有過載反時限，定時限，短路瞬時，特大短路瞬時四段保護特性)。根據需要選配功能模塊或附件，即可實現對各類電動機負載，配電負載的控制與保護，集控制與保護于一體。
3、用途
ZGCPS3控制保護開關主要用于交流50Hz(60Hz)，額定電壓至690V,額定電流自1A至63A，控制電機功率自0.3KW至25KW的電力系統中接通，承載和分斷正常條件(包括規定的過載條件)下的電流，且能夠接通，承載并分斷規定的非正常條件(如短路)下的電流。
4、產品優勢
◇與分離電器構成的系統相比
a.具有控制與保護自配合的特性ZGCPS3系列控制與保護開關電器集控制與保護功能于一體，相當于斷路器(熔斷器)+接觸器+過載繼電器+輔助電器。很好的解決了分離元件不能或很難解決的元件之間的保護與控制特性匹配問題，使保護與控制特性配合更完善合理(具有反時限、定時限和瞬時三段保護特性)，只要根據負載功率或電流即可正確選擇單一產品，代替以往的包括自電源進線端至負載端的各種電器，不需降容；大大減輕了設計人員的工作量。
b.具有無可比擬的運行可靠性和系統的連續運行性能ZGCPS3控制保護開關在分斷短路電流后無需維護即可投入使用，即具有分斷短路故障后的連續運行性能：
ZGCPS3控制保護開關在進行了分斷短路電流試驗后，仍具有不小于1500次的AC-44電壽命，這是由斷路器等分離元件構成的系統所難以達到的，ZGCPS3的這一特性極大地提高了系統的運行可靠性和系統的連續運行性，其中的工Ics為8OkA指標屬同類產品的國際領先、國內最高指標。
c.節能節材ZGCPS3控制保護開關具有體積小、安裝面積少、無分離元件接點、減少線路發熱、節約能源、節約材料等優點。
◇與塑殼斷路器相比
a.具有分斷能力高、飛弧距離短的特性ZGCPS3控制保護開關在380V額定運行短路分斷能力Ics(0-co-co)達到高分斷型為80kA。標準型為50kA。經濟型為35kA，在50kA預期短路電流下的分斷時間僅為2-3ms，限流系數達到0.2以下，達到塑殼斷路器的領先水平，達到熔斷器的限流水平，大大限制了短路電流對系統的動、熱沖擊。ZGCPS飛弧距離僅為20-30mm。
b.與塑殼斷路器構成的保護系統相比，具有保護整定電流均可調整的特性ZGCPS3控制保護開關的熱脫扣(反時限)電流和磁脫扣(定時限)電流均可在面板上進行調整，即除了常規的熱保護電流可根據負載功率進行整定外，過流保護整定電流也可在面板上進行調整渭己電負載的調整范圍為3-6Ie，電動機負載的調整范圍為6-2Ie)。克服了塑殼斷路器的短路保護整定電流出廠后用戶無法調整的缺點，使得ZGCPS產品即使安裝在線路末端短路電流較小時，同樣具有很好的短路保護功能。
◇與接觸器性能相比具有壽命長、操作方便的特性
ZGCPS3控制保護開關的機械壽命達500-1000萬次，電壽命AC-43為100-120萬次，既可就地手動操作，又可實現遠距離自動控制功能。采用了先進的觸頭與電磁系統分離式設計，有效抑制了觸頭的二次彈跳，大大提高了產品的電壽命，而且特別適用于重載起動等嚴酷的場合。
5、其它特點
a.ZGCPS3控制保護開關配套附件齊全輔助觸頭與信號報警觸頭、分勵脫扣器、遠距離再扣器、門或抽屜的面板操作機構、控制電路轉換模塊等，在單一產品上可構成完整的控制與保護單元J實現協調配合的控制與保護功能。
b.ZGCPS3控制保護開關安裝靈活橫裝、垂直安裝、水平安裝均不影響使用性能。可廣泛應用于緊湊型成套裝置中，包括固定
式或抽屜式的MCC柜中，特別是ZGCPS3-12、16、18、32、45、63在1/4和1/2抽屜中應用，具有分離元器件不可比擬的優越性。
c.ZGCPS3控制保護開關安全可靠、防護等級高板前、插入式板后接線的接線端子均具有防觸指功能J配備高防護等級外殼后，可適用于民用建筑的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和組合式起動器的理想產品。
|
