一、型號及含義：
二、用途：
ZGQ2系列雙電源自動轉換開關電器（以下簡稱轉換開關）適用于交流50Hz，額定工作電壓380V，額定工作電流63A-630A及以下的雙回路供電系統。用自動或手動操作方式完成常用電源之間的切換，該切換開關主要用于醫院，商店，銀行、化工，冶金，高層建筑，軍事設施等重要場合。
三、正常工作條件：
1、安裝的海拔高度不應超過2000米。
2、周圍環境溫度上限不高于+40℃。下限不低于-1 5℃，24小時平均值不超過+35℃。
3、大氣的相對濕度在周圍空氣溫度為+40℃時不超過50亾丆嵼較低的溫度下，可以有較高的濕度，應考慮到溫度變化會使產品表面發生產品表面的凝露。
4、無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。
5、無顯著搖動和沖擊震動的地方。
四、基本結構：

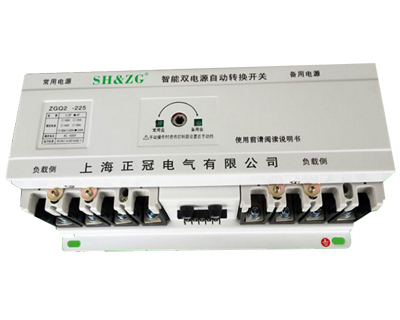

ZGQ2系列雙電源自動切換開關主要由電源轉換執行斷路器組成，開關工作有三個狀態位置供用戶選擇：常用電源（N）合、雙分備用電源（R）合，開關具有體積小。重量輕、工作穩定，使用方便等。
五、安裝及使用方法：
接線時，常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR。當QN和QR四級斷路器時，接線方式按接線圖，其中QN和QR的1,3,5為三相進線端，2,4,6為三相出線端，7為零線進線端，8為零線出線端。若選用斷路器為三級斷路器，則必須將常用電源（N）的零線NN和備用電源（R）的零線NR同時接到三級專用接線零端子上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取自斷路器QN和QR的進線端A相和零線N，若選用斷路器為三級斷路器時，必須要接兩路來的零線即NN和NR該三級專用接線零端子在兩臺斷路器中間。在自動轉換開關安裝，接線過程中，切不要的原接在進線端和本機控制線用掉，碰斷或短路等。
五、使用操作：
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一自動按鈕置于手動位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QN分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行QN合閘，常用電源執行斷路器QN分閘。面板中，電源指示燈（黃）指示自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動一自動按鈕置于自動位置狀態，如果常用電源供電正常，轉換開關將自動投入電源執行斷路器QN分閘狀態，面板中N電源指示燈（綠）亮；如果常用電源供電不正常，則轉換開關將自動投入斷路器QN分閘，QR合閘位置狀態，面板中R電源指示燈（綠）亮。
