一、概述： 當今科技日新月異，電力系統設備逐漸向集中監控化、智能化方向發展[即弱電(電子)]控制強電。本它以最新的微機控制系統為核心，電磁兼容性設計、抗干擾性強、長期工作穩定可靠，配以大屏幕背光LCD顯示，給用戶形成一個良好的人機對話界面，操作、警示簡便及高度智能化，是一種理想的機電一體化新型雙電源自動切換裝置。同時開創了雙電源自動切換系統向著智能化，網絡化方向發展的新紀元，也是目前國內同類產品的更新換代產品。 二、適用范圍： ZGQ2B系列智能雙電源自動切換裝置適用于交流50/60Hz，額定電壓1000V以下，額定電流2000A以下的雙電源供電系統，能實現常用電源(N)與備用電源(R)之間的自動切換(也可設定為手動切換)使雙電源供電用戶實現無人值守變電所。本產品適用于特類、Ⅰ類電力系統、高層建筑、住宅小區、軍事設施、醫院、機嘗碼頭、商嘗通信、消防、冶金、化工、紡織、石油、煤礦等不允許停電的重要場所。 三、正常工作條件： 1.周圍空氣溫度為-25℃～+40℃，且24小時的平均值不超過+35℃。最高溫度+40℃時，相對濕度不超過50％，在較低溫度時允許有較高的相對濕度，例如+20℃時為90％，但應考慮到由于溫度變化，有可能產生凝露現象。
2.安裝地點海拔高度不超過2000米，戶內使用。
3.如果上述條件不能滿足時，訂貨時應由用戶和制造廠協商解決。 四、型號含義：
五、結構特點：

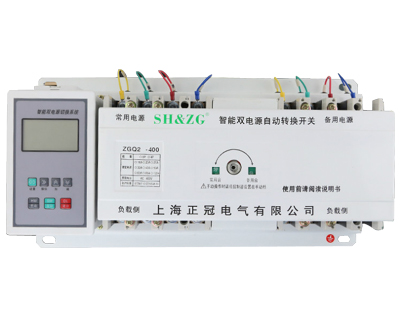

ZGQ2B智能雙電源自動切換系統(以下簡稱智能系統)是由裝置本體和智能自動控制器兩大部分組成。
1、裝置本體由兩臺帶有電動機操作機構的斷路器(型號規格見技術參數條款)及附件(輔助報警觸頭等)，機械聯鎖機構、電器聯鎖、熔斷器、接線端子等組成，所有零部件安裝在一塊金屬板上。
2、智能自動控制器由新穎的單片機及輸出等諸多模塊所組成。
二者之間通過專用的航空插頭接口和專用的長度不超2米的屏蔽電纜相連接，組成智能控制系統，智能系統控制電源電壓為220V、50/60Hz。DTSQ1切換時間為1-30s可調(正常出廠時為3s)，如需要更長時間請與廠方聯系。
本智能系統具有機械、電氣雙重聯鎖保護功能，為您的供電提供了安全可靠的保證。
本智能系統可完成三相三線、三相四線的雙電源供電的自動切換。 六、性能： 一、智能系統工作原理 控制器對兩路電壓同時進行檢測，對高于額定值110％(可調)的電源電壓判為過電壓、低于額定值85％(可調)的判為欠(或失)電壓，微機控制電路對上述檢測結果進行邏輯判斷，處理結果通過延時(可調)電路驅動相應的指令向電動操作機構發出分閘或合閘指令，上述檢測結果可在智能自動控制器面板LCD顯示屏上顯示出來，也可以同時通過串口與計算機相連采用軟件控制，供用戶查找原因，以便用戶在最短的時間里修復故障線路，使雙電源供電恢復原狀態。
二.智能自動控制器按控制功能分為三種 1.自投自復(R)適用于電網與電網。智能自動控制器對兩種電源(即常用電源和備用電源)進行自動切換，正常狀態時由常用電源供電。當常用電源出現故障或異常(任何一相電壓發生過壓、欠壓、失壓或缺相)時，自動切換至備用電源供電，當常用電源恢復正常后，自動返回至常用電源供電，當備用電源出現故障或異常(任一相電壓發生過壓、欠壓、失壓或缺相)時，控制器發出常用或備用電源報警。
2.自投不自復(S)適用于電網與電網。自投不自復的自動控制器對兩路電源(即常用電源和備用電源)進行自動切換。在任一電源出現異常(任一相電壓發生過壓、欠壓或缺相)時，經已設定的延時自動切換至另一正常電源，但當異常電源恢復正常后，不能自動回復。
3.電網與發電(F)[當用于電網與發電系統時，轉換時間應設定為15秒]電網一發電的自動控制器對電網和發電兩路電源進行自動切換，在電網電壓低于85％額定電壓時，經發電延時指令發出發電指令(以一組常開常閉觸點輸出)。當發電電壓達到85％額定電壓時，先從電網斷開負載電路，經卸載指令，卸去次要負載(以另一組常開常閉觸點輸出)，再經轉換接通延時接通發電電源。當電網恢復正常(達到85％額定電壓以上)后，經智能控制器邏輯判斷，自動將負載電路從發電電源斷開，切換到電網供電。 三、當常用電源不正常時，微機將檢測當時預置工作狀態（手動、自動、自復、不自復）和備用電源是否正常決定是否切換，啟動備用電源，系統負載由備用電源供電。
四、雙電源供電雙分狀態
系統負載于雙分狀態時，不論兩組電源是否正常以及系統“手動”和“自動”的預置狀態，系統都仍然保持在雙分狀態。只有在操作按鍵盤(手動)(自動)后，才將系統工作轉入非雙分狀態(手動-常用-備用或自動-自復-不自復)負載才有供電，并按上述處理。
五. 保護功能: ■ 過負荷和短路保護 ■ 斷相、斷路保護 ■ 失壓、欠壓保護
六. 具有自動切換時間可調1秒~30秒 七. 高性能單片機程序控制，抗干擾能力強，保護精度高 八. 具有體積小、穩定性高、連續工作可靠等優點 九. 具有中央微機控制通訊接口 十. 無噪音運行，節能降耗，符合國家綠色電氣產品標準 十一. 具有遠距離控制消防信號輸出.
|
